波浪载荷确定方法（3）确定性设计波法

强学斋

2小时前浏览4

确定性设计波法是根据最大规则波波陡来确定设计波的波高，这也是此方法名称的由来。

确定性设计波法的分析过程，先通过波浪波长、周期关系确定特征周期，确定特征波浪载荷，即对结构强度起到决定性作用的波浪载荷分量。

再通过幅频响应算子得到单位波幅下载荷响应，最后用极限规则波波陡所确定的经验波高与幅频响应得到的单位载荷进行线性叠加，得到最大载荷所对应的波长、波高参数从而得出其设计规则波参数。

详细步骤如下：

首先，根据平台几何尺度确定浪向和特征波长，方法与之前的两种方法相同。

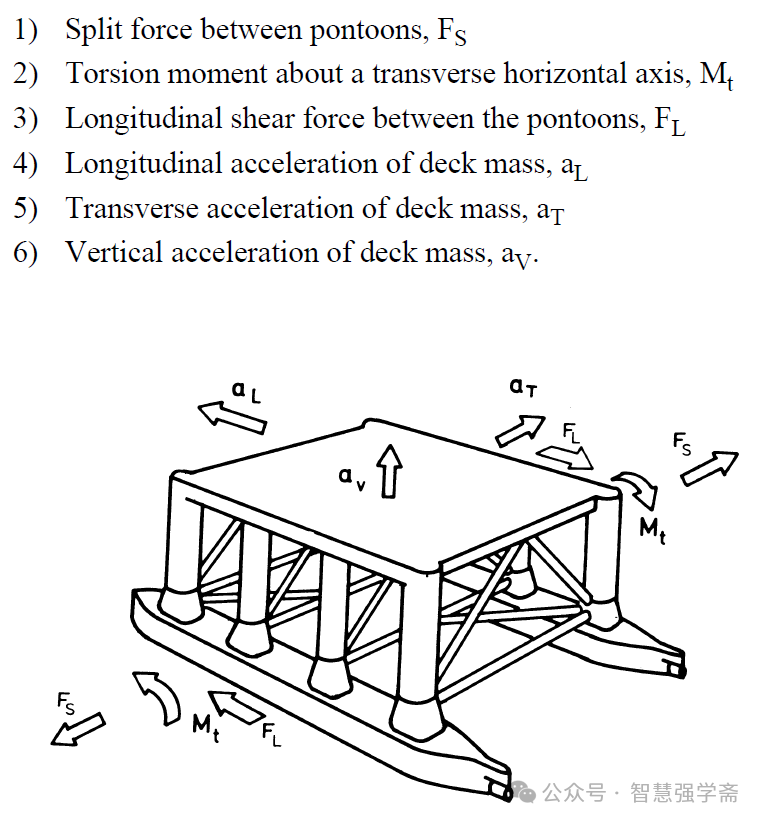

再确定特征波浪载荷，不同的平台形式对结构强度起到决定性作用的波浪载荷分量也不同，下图是DNA规范里半潜平台的例子。

计算不同波浪周期下的载荷响应传递函数RAO幅值。在特征周期附近选取较小的波浪周期的步长，一般取为0.2-0.5s，在其它区域步长取为1.0-2.0s。

继而根据给定的波浪环境，主要为极限波陡条件，及波陡波高关系式计算各波浪工况所对应的设计极限规则波波高。

式中S为波陡，即波高与波长的比值。与既简单设计波法相同可以选用 DNV规范中给出的波陡计算公式为：

最后根据线性叠加原理，将计算所得各波浪周期下幅频响应算子与响应波浪周期所对应的设计极限规则波波幅相乘，得到各周期下响应载荷。

最后找出计算结果中最大载荷，其所对应的周期和波高即可作为设计波的周期和波高。

来源：智慧强学斋
