Fluent入门验证案例 | 激波管内具有真实气体效应的超音速流（一）

CFD仿真库

4小时前浏览1

本案例对激波管内具有真实气体效应的超音速流进行了相关的仿真计算。该激波管内分为低压和高压区，仿真开始时，将中间隔层去掉，对超音速流进行仿真计算。本案例主要运用了局部初始化，为基础入门案例，适合刚接触fluent软件的读者练手实用。

1 workbench 设置

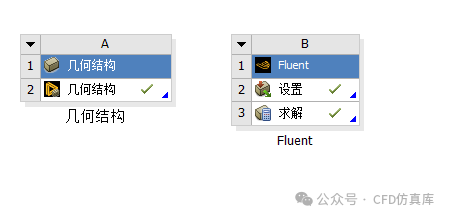

本案例具体设置如下图：

2 SCDM 设置

2.1 导入几何

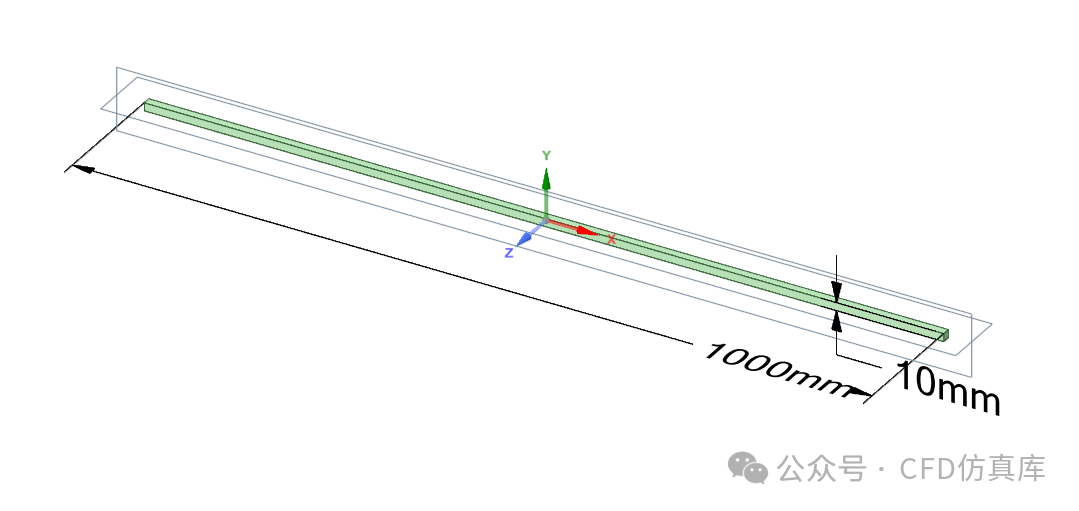

本案例的模型十分简单，此处采用三维模型进行相关计算，该模型的尺寸参数如下图所示：

2.2 网格设置

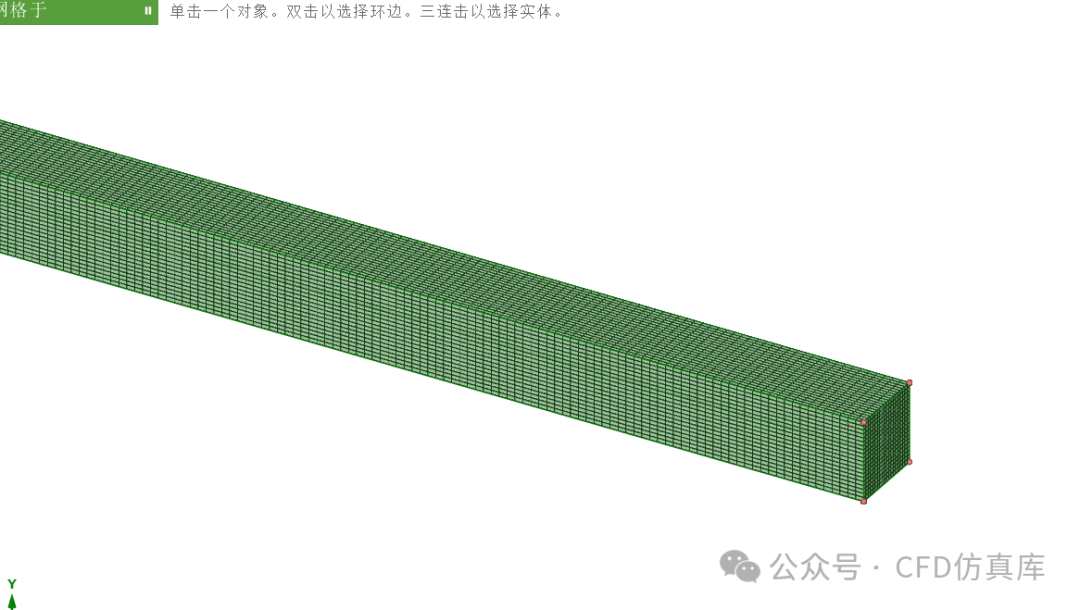

采用SCDM进行网格划分，采用四边形网格划分。具体的网格划分如下图所示：

3 FLUENT 设置

3.1 General设置与网格导入

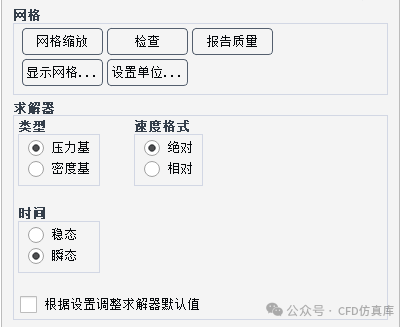

首先导入网格，由于涉及挡板去除，因此需要勾选为瞬态态计算，并选择压力基求解器。

3.2 材料设置

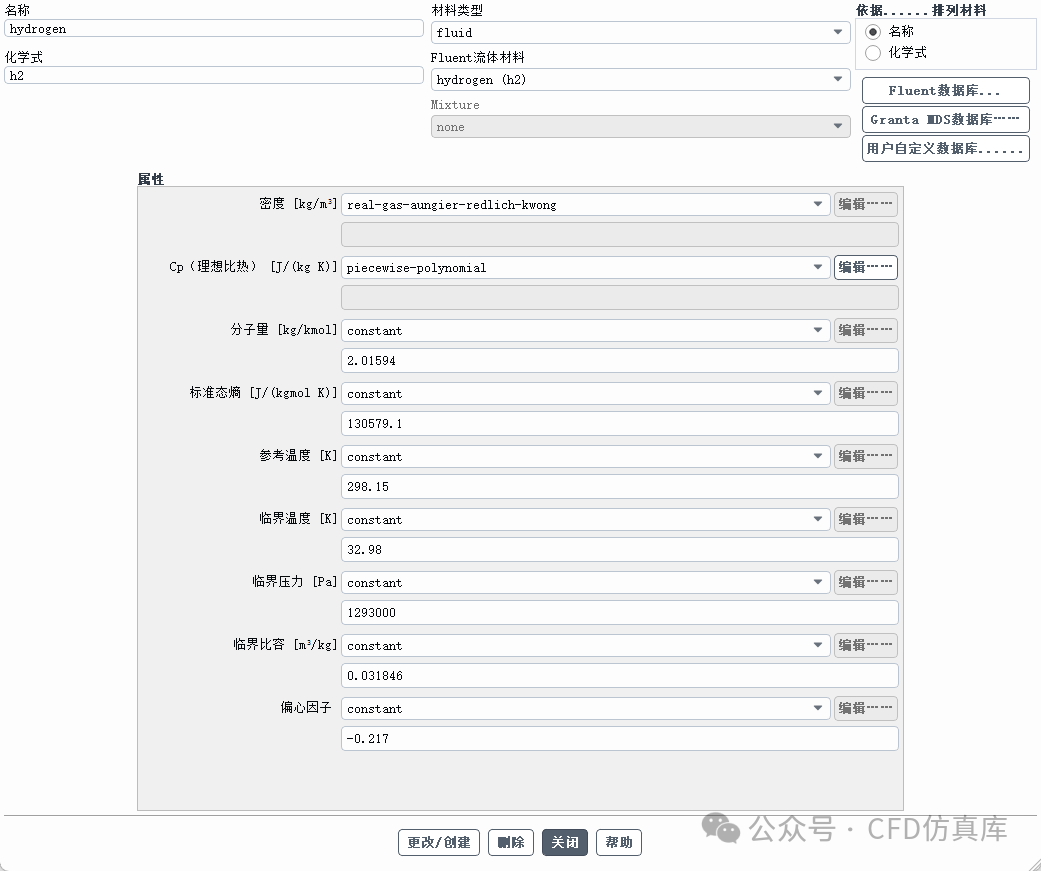

依据相关文献中的数据，对材料进行设置，采用理想气体，相关设置如下如所示：

3.3 模型设置

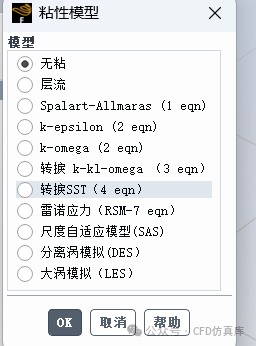

本案例所选用的模型为无粘模型，相关设置如下如所示：

3.4 初始化设置

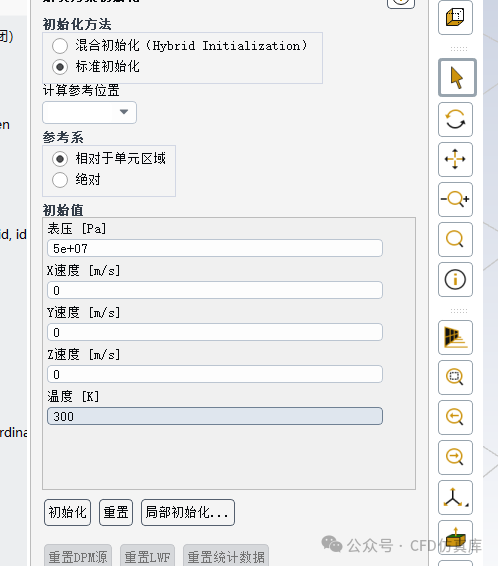

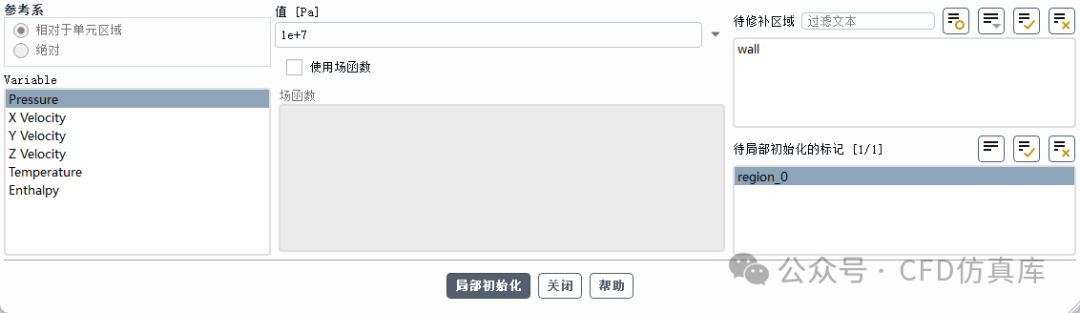

进行标准初始化设置，具体设置如下图：

3.5 计算设置

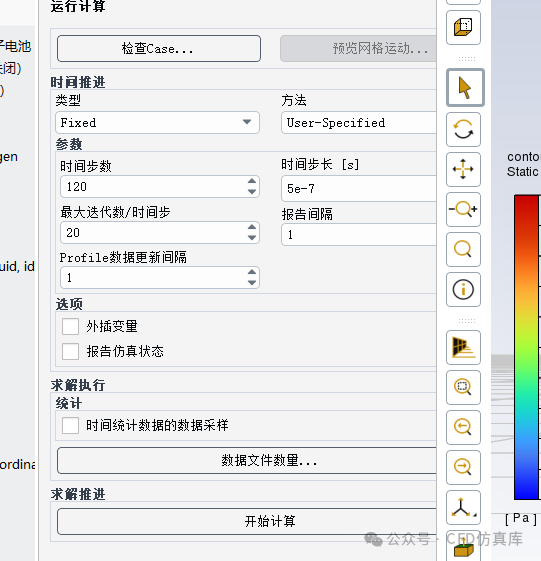

此处进行的计算设置如下：

4 后处理结果

4.1 后处理结果

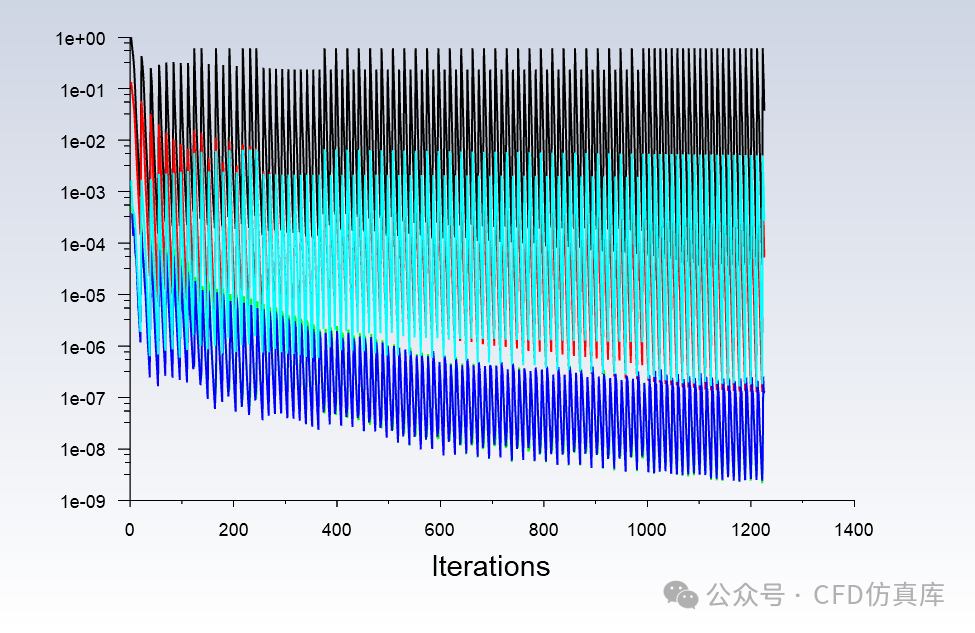

计算所得到的残差收敛图如下图所示：

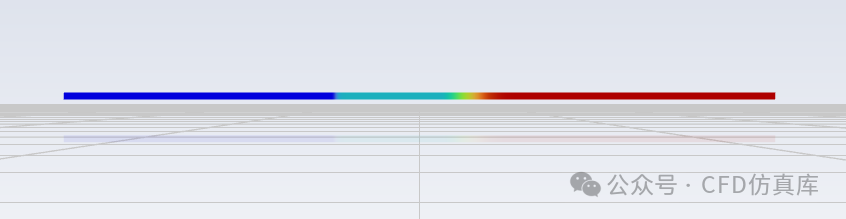

对激波管内的超音速流仿真的计算结果进行可视化处理，压力结果如下图所示：

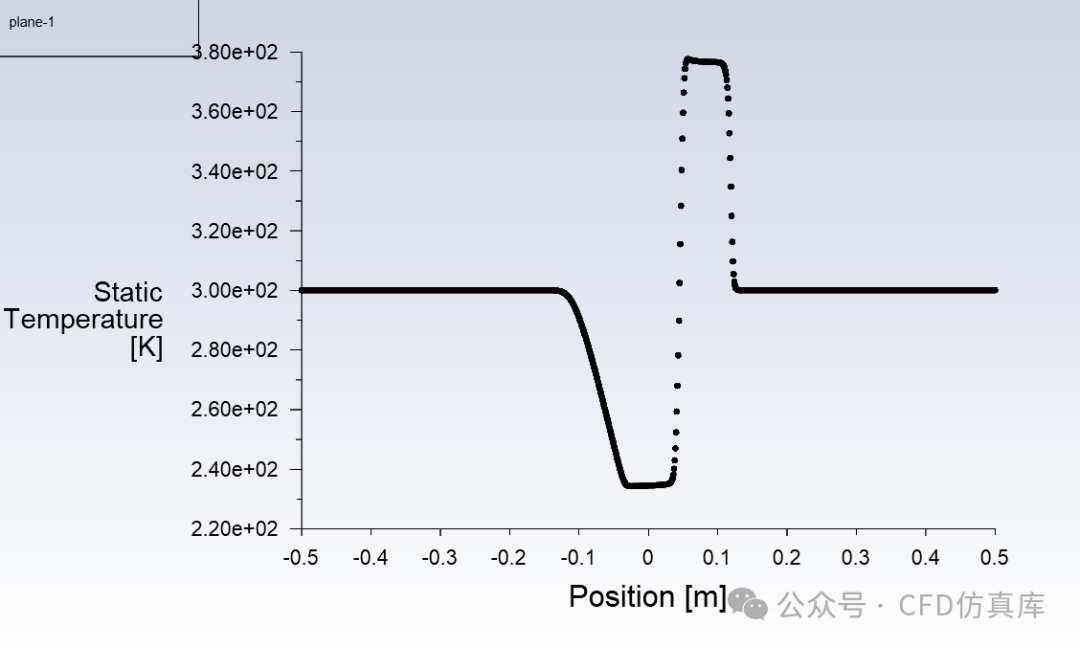

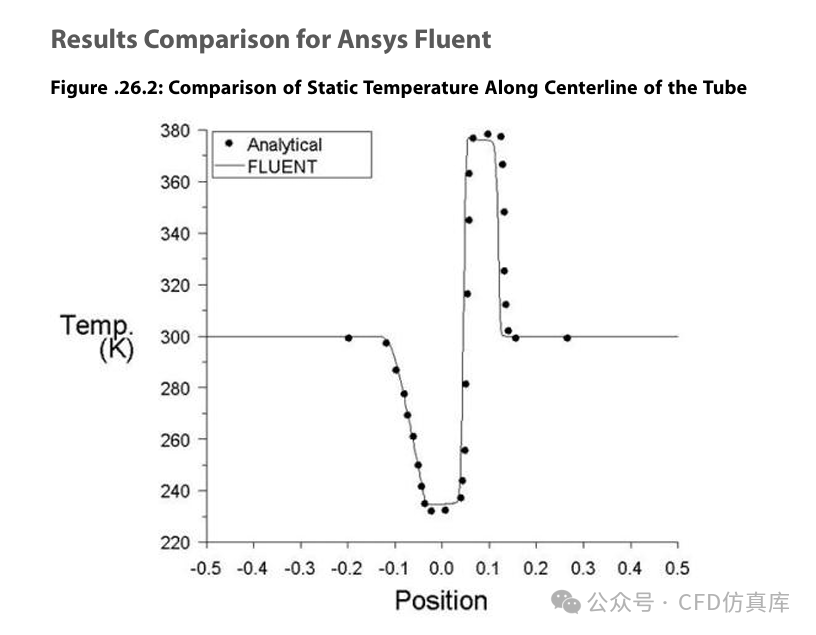

对激波管内温度进行监测，相关结果如下图所示，可以发现与相关验证案例的计算结果基本一致，可以满足需求：

来源：CFD仿真库
