基于matlab机器学习图像处理的传统模拟仪表数字读取系统
摘要：
本研究提出了一种创新的图像处理技术，旨在实现对传统模拟仪表的数字读取。研究过程涵盖了多个关键步骤：图像预处理、表盘区域的精确提取、指针的精确定位、刻度线的准确识别，以及示数计算算法的精心设计和验证。
研究的第一步是对原始图像进行一系列预处理操作，包括灰度化、滤波、二值化和边缘检测，这些步骤为后续的指针和刻度识别奠定了基础。接着，运用随机霍夫变换技术对表盘区域进行精确定位，并进行裁剪处理。裁剪后的图像再次经过预处理，利用形态学操作和霍夫变换技术提取出指针和表盘的主刻度线。
进一步地，通过K-means聚类算法对主刻度线的交点进行分析，以确定表盘的圆心位置。基于圆心的位置信息，识别出表盘的起始和终止刻度线。最终，利用角度测量法计算指针相对于起始和终止刻度线的位置，从而得出仪表的读数。
在算法设计阶段，首先在Matlab编辑中进行仿真模拟，确保算法的准确性和稳定性。仿真成功后，进一步使用Matlab的APP Designer工具对系统进行界面化开发，使其用户友好且易于操作。开发完成后，将系统打包成可执行文件（.exe），以便于在不同平台上使用。
本系统能够实现对圆形指针式仪表的半自动化读数，与人工读数相比，系统的读数结果具有较小的误差，且在可接受的范围内，这表明了该系统的有效性和实用性。
关键词：机器学习、图像处理、模拟仪表、数字读取、APP Designer
研究背景及意义
工业化与数据获取：在工业化进程中，准确的数据获取和分析对于提高生产效率和确保运行安全至关重要。指针式仪表的传统作用：指针式仪表作为传统测量工具，在现代化工业生产中仍具有其独特的优势，并在极端环境或电磁干扰等特定条件下不可替代。人工读数的局限性：随着生产自动化和智能化的发展，人工读数方式的效率低下、数据准确性差和安全风险等问题逐渐显现。
图像处理技术的进步：图像处理技术的发展为自动化捕获仪表影像和精确定位指针位置提供了技术支持，有助于实现读数自动化。提高效率与准确性：自动化的图像处理技术可以显著提升数据收集的速度和精确度，减少人为误差。降低安全风险：通过减少人工干预，自动化读数系统降低了因人工操作可能引发的安全风险。应用领域的广泛性：该技术在电力、石油化工、城市管理和环境监测等多个领域具有广泛的应用前景。推动技术发展：将深度学习等人工智能技术应用于示数读取，可以显著提升图像识别的自动化和准确度。物联网技术的结合：随着物联网技术的发展，结合图像处理技术可以实现更加智能和灵活的数据采集与分析系统。
综上所述，本研究旨在设计并实现一种基于图像处理的模拟仪表示数读取系统，以应对传统人工读数方式的不足，并利用现代技术推动工业自动化和智能化的进一步发展。
图1 基于机器学习图像处理的传统模拟仪表数字读取系统
指针提取算法
指针提取算法是本研究的核心部分之一，其设计详细步骤如下：

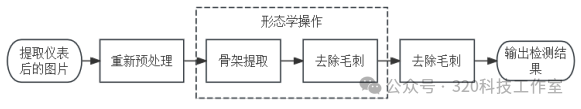

图2 仪表指针提取方法流程
图像预处理：
RGB灰度化：将彩色图像转换为灰度图像，通过特定的加权求和方法（如使用0.299R + 0.578G + 0.114B）来保留图像的亮度信息，简化后续处理。
图像滤波：结合高斯滤波和中值滤波来去除图像中的高斯噪声和椒盐噪声，保留图像特征的同时减少噪声干扰。
边缘检测：
用Canny边缘检测算法来识别图像中的边缘点，该算法通过多阶段处理，包括梯度计算、非极大值抑制和双阈值边缘连接，以准确提取图像中的边缘特征。
表盘区域提取：
利用随机霍夫变换（Random Hough Transform）检测图像中的圆形特征，通过随机抽样和概率技术提高圆形检测的效率，确定表盘的位置和范围。
指针骨架提取：
对表盘区域进行裁剪后，再次进行Canny边缘检测，然后使用形态学操作中的骨架提取技术（skel操作）来提取指针的中心线。
形态学处理：
使用bwmorph函数中的spur操作去除骨架上的细小分支（毛刺），通过闭运算填补小孔洞和断裂点，改善图像连通性，然后去除长度小于指定值的毛刺，清理图像噪声。
指针直线检测：
应用霍夫变换检测图像中的直线，将每个点映射到参数空间，并找到参数空间中投票数最多的点，这些点代表了图像中的直线。
指针定位：
根据指针是表盘中最长直线的特征，从检测到的直线中筛选出指针。通过比较直线的长度，选择最长的直线作为指针的位置。
算法实现与验证：
在Matlab环境中实现上述算法，并通过仿真结果验证指针提取的准确性。确保指针提取结果与实际指针高度拟合，满足系统的识别要求。
指针提取算法的设计考虑了实际生产中图像的复杂性，通过一系列图像处理技术，有效地从背景中提取出指针，为准确读取仪表的示数提供了基础。
图像预处理
表盘提取
指针识别

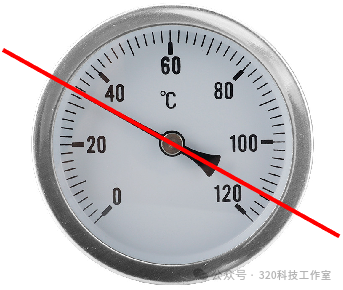

图3 指针提取与识别结果图
示数读取算法设计
示数读取算法是本研究中将图像信息转换为可读数值的核心部分。以下是对示数读取算法设计的概述：

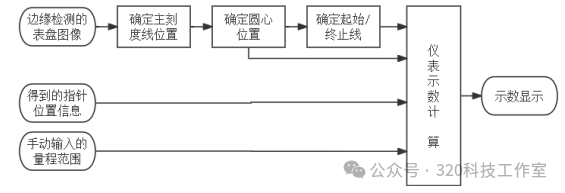

图4 示数读取算法流程框图
起始、终止刻度线的提取：
主刻度线的初步提取：利用霍夫变换检测直线，初步确定表盘上的主刻度线，这些刻度线是识别起始和终止刻度线的基础。
表盘圆心的确定：
K-means聚类算法：通过计算所有检测到的线段的延长线交点，使用K-means聚类算法对交点进行分类，找出数量最多的簇中心，以此确定表盘的圆心。
起始、终止刻度线的确定：
根据圆心和主刻度线的位置，通过计算角度和距离，筛选出起始和终止刻度线。这通常通过测量线段相对于圆心的角度，并找出角度差最大的线段来实现。
角度法计算仪表示数：
极坐标转换：将表盘圆心、指针位置、起始刻度和终止刻度的坐标转换为极坐标系统下的角度值。
角度范围计算：计算起始刻度、终止刻度和指针位置之间的角度差，确定指针覆盖的总角度范围。
指针偏移量计算：计算指针位置相对于起始刻度的角度偏移量。
最终示数计算：根据指针的偏移量和总角度范围的比例，结合仪表的量程，计算出指针的实际示数。
算法实现与验证：
在Matlab环境中实现上述算法，并通过仿真结果验证算法的准确性。与人工读数结果进行比较，确保算法的读数精度。
用户界面集成：
将示数读取算法集成到用户界面中，使用户能够通过简单的操作，如点击按钮，来获取仪表的读数。
系统测试：
对系统进行综合测试，包括各个组件的功能性测试和整体流程的准确性测试，确保系统在各种条件下都能稳定运行并提供准确的读数。
初步筛选刻度线结果

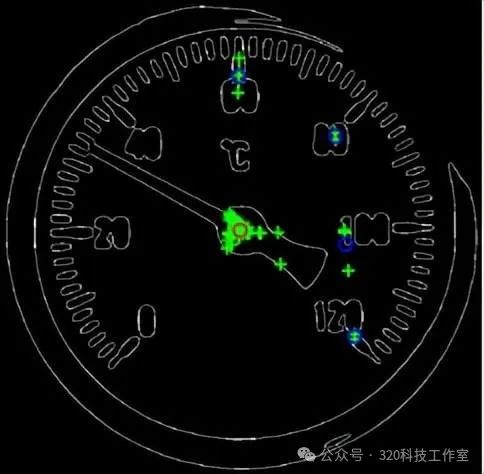

K-means聚类分析结果
起始/终止刻度线识别结果
图5 示数读取结果
示数读取算法设计通过结合图像处理技术和几何计算方法，实现了从图像中自动提取和计算模拟仪表读数的目标，为工业自动化和智能化提供了技术支持。
系统开发与识别试验
系统开发与实验是将理论研究转化为实际应用的关键步骤，以下是对系统开发与实验的介绍：
系统开发目标：
开发一个用户友好的系统，该系统能够实现对传统模拟仪表的数字读取，提供高准确度和高效率的自动化解决方案。
代码移植：

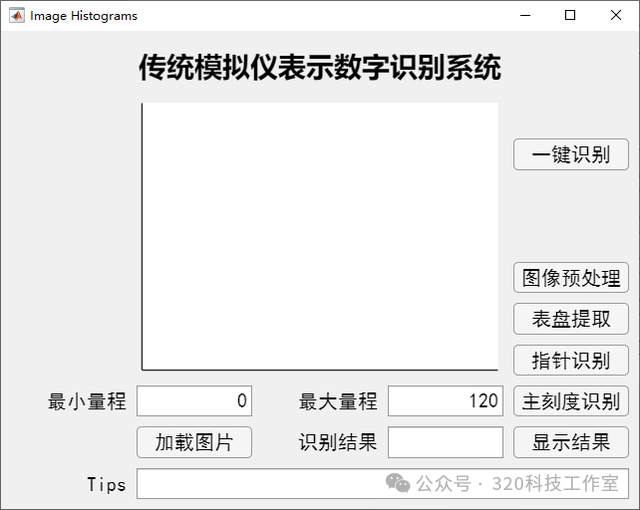

将Matlab编辑器中的仿真代码移植到Matlab的APP Designer中，以创建图形用户界面（GUI），使得系统更易于操作和使用。
用户界面设计：
设计直观易用的界面，包括必要的输入控件、按钮、文本框和显示区域，使用户能够轻松地加载图像、设置参数并启动读数过程。
功能实现与封装：
利用APP Designer的回调函数，将图像预处理、表盘提取、指针定位、刻度线识别和示数计算等关键功能封装成独立的模块。
系统测试：
对每个功能模块进行单独测试，确保它们在集成到用户界面后能够正常工作。测试包括图像加载、参数设置、一键识别等功能。
性能验证：
通过实际图像的测试，验证系统的识别准确性和响应速度。比较系统读数结果与人工读数，确保误差在可接受范围内。
用户交互优化：
根据测试反馈，调整用户界面布局和交互逻辑，提高用户体验。确保系统提示信息清晰，操作流程直观。
打包与部署：
在APP Designer中将应用程序打包成可执行文件（.exe），以便在不同平台上部署和使用，无需用户安装Matlab环境。
扩展功能测试：
除了一键识别功能外，还提供了一系列辅助功能，如图像预处理、表盘提取、指针识别等单独步骤的测试，以便用户在识别失败时进行问题诊断。
实验结果分析：
分析实验结果，评估系统的整体性能，包括识别准确率、处理速度和用户满意度，并根据结果进行必要的调整和优化。
系统开发与实验阶段是确保研究成果能够转化为实际可用技术的重要环节，通过这一阶段的工作，研究者能够提供一个成熟的产品，为工业自动化和智能化做出贡献。

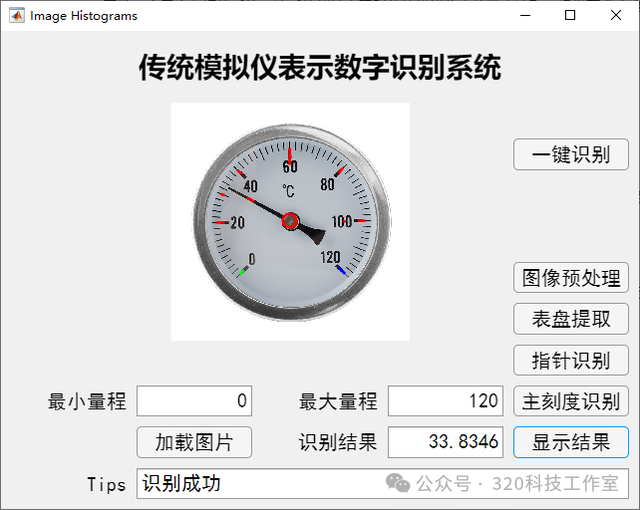

图6 基于机器学习图像处理的传统模拟仪表数字读取结果
